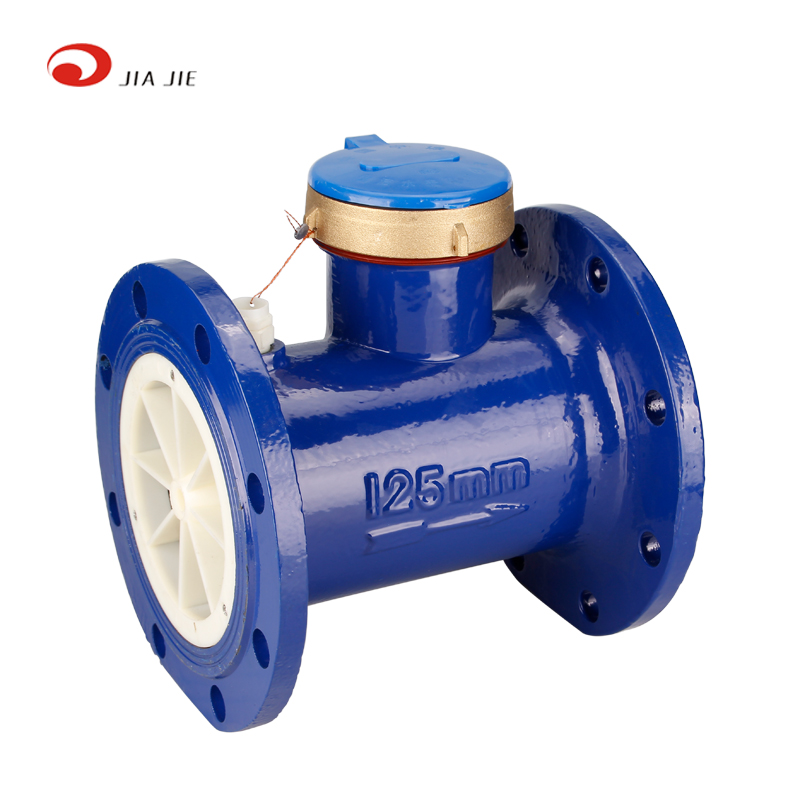

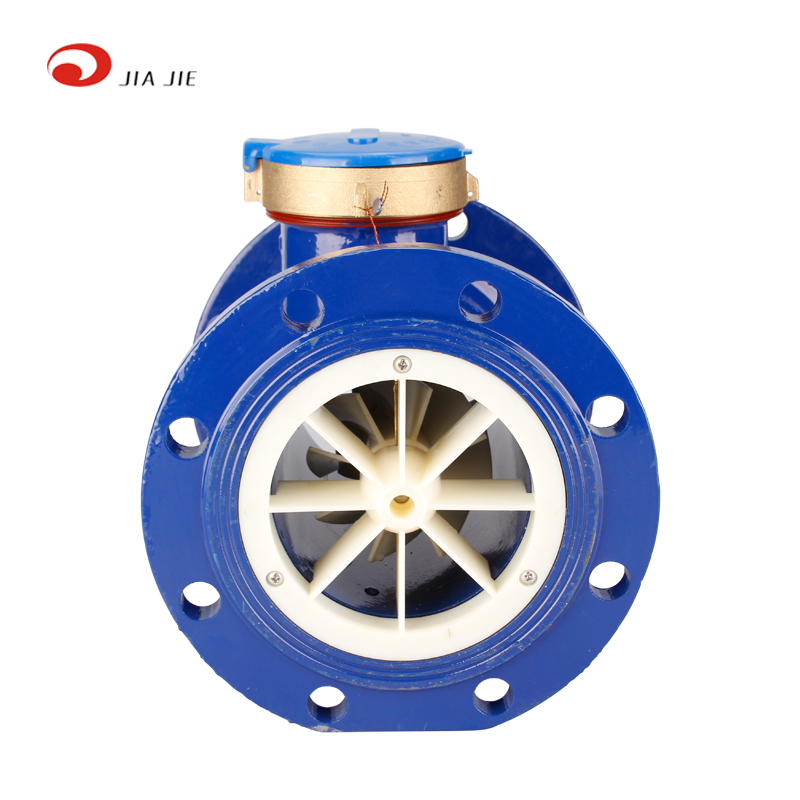

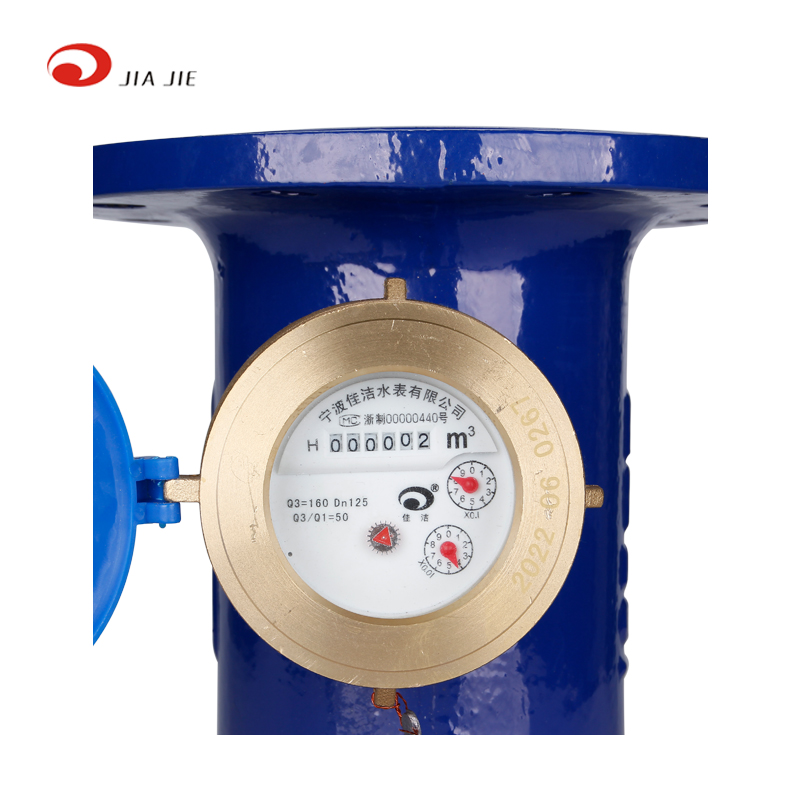

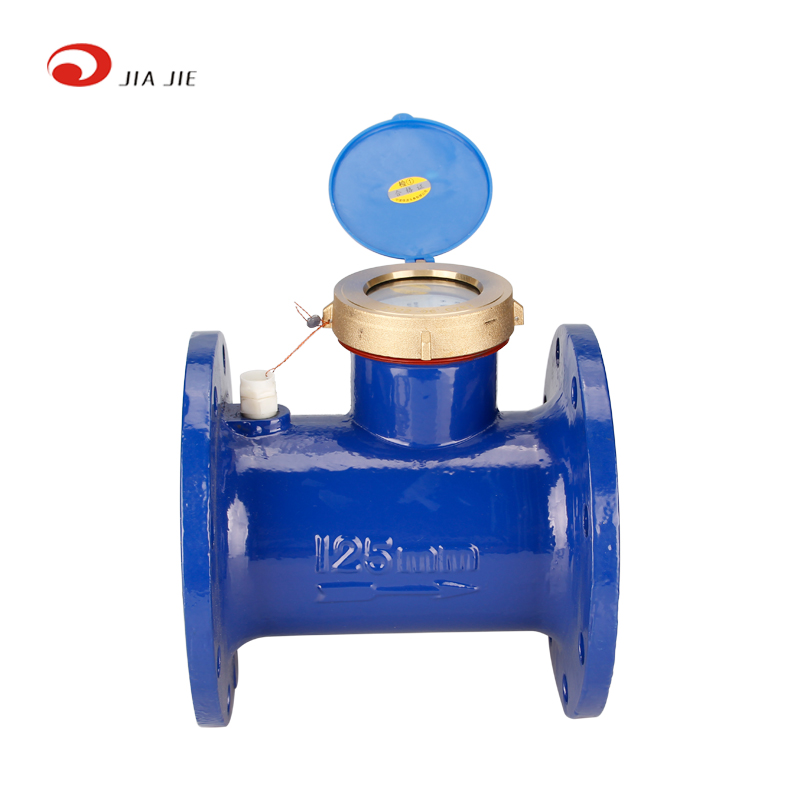

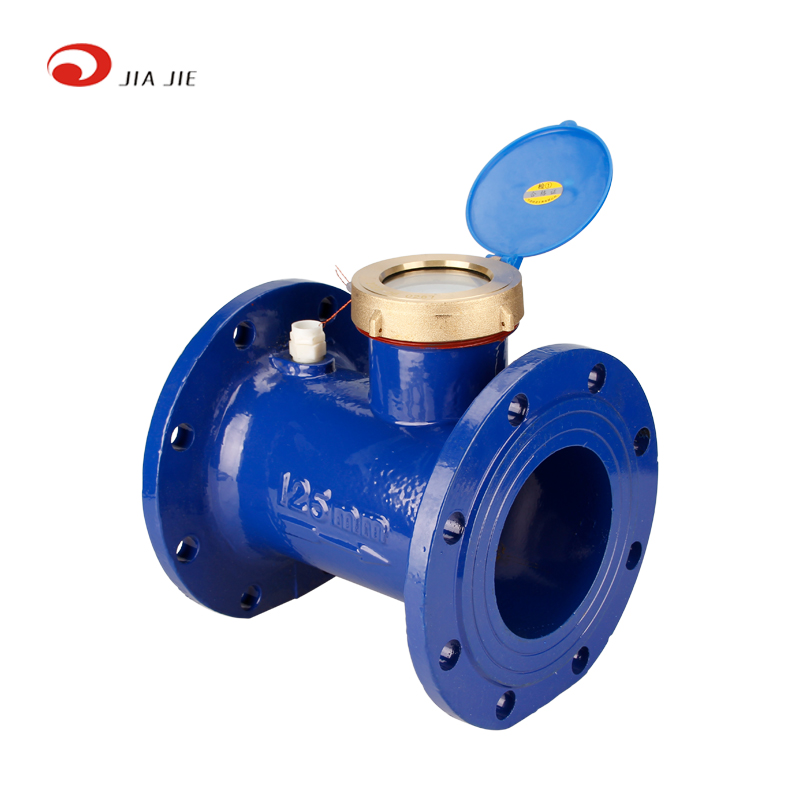

水平螺翼式水表 型号：LXL-125MM
用途：本系列水表用语记录大流量管道的用水量
特点：
l 湿式
l 流通能力大
l 系列通用性强
l 铸铁材质，结构坚固紧凑
主要技术参数
公称口径(mm) | 计量等级 | 最大流量(m³/h) | 公称流量(m³/h) | 分界流量(m³/h) | 最小流量(m³/h) | 最小读数 | 最大读数 |
80 | B | 78.75 | 63 | 7.94 | 1.26 | 0.01 | 999999 |
100 | B | 125 | 100 | 12.6 | 2 | 0.01 | 999999 |
150 | B | 312.5 | 250 | 31.5 | 5 | 0.01 | 999999 |
200 | B | 500 | 400 | 50.4 | 8 | 0.1 | 999999 |
外形尺寸及重量
公称口径 (mm) | 长度 L(mm) | 宽度 B(mm) | 高度 H(mm) | 法兰外径 | 螺栓孔 中心直径 D1(mm) | 法兰螺栓 (dXn) | 重量 (Kg) |
80 | 225 | 200 | 230 | 200 | 160 | 8-M16 | 9 |
100 | 250 | 220 | 250 | 220 | 180 | 8-M16 | 12 |
150 | 300 | 280 | 305 | 280 | 240 | 8-M20 | 21 |
200 | 350 | 340 | 355 | 340 | 295 | 8-M20 | 32 |
产品结构图：
